Приветствую друзья! Хочу поделится с вами историей одного своего эксперимента по гибридизации (или frankenpen’изации) некоторого количества отдельных запчастей:). Было время когда интересно было что-то сделать при отсутствии специального, дорогого оборудования. Понятно что при наличии токарного станка, вообще не вопрос было выточить корпус под любое ПУ, но в том то и дело что его-то у меня небыло:).

Geha 708|715 with exUSSR piston-filler mechanism and body.

Эксперимент гибридизации советской промышленности с немецким качеством:). Долго расписывать не буду, смотрите сами:)

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

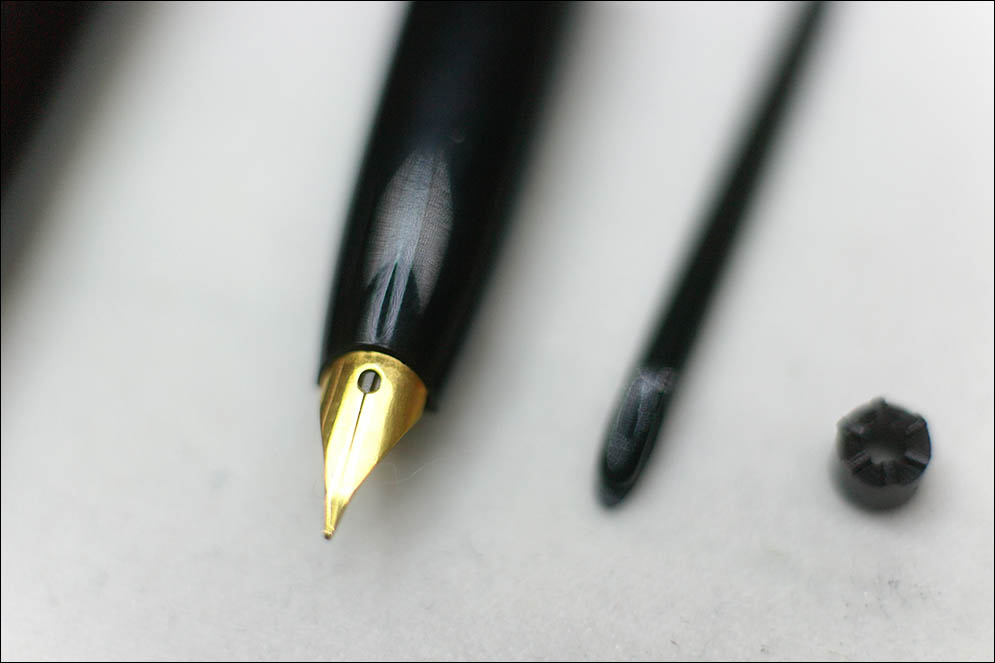

Оказался у меня по случайности перьевой блок от Geha 708/715(?) и желание поэкспериментировать с ним и пристроить куда-нибудь, чтобы проверить само письмо.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

В общем, искал, я искал, думал, думал, смотрел и на форуме в продажах, в результате на местном рынке купил бу, более менее подходящий вариант и понеслось: мочил, крутил, грел, пилил, точил, нарезал …

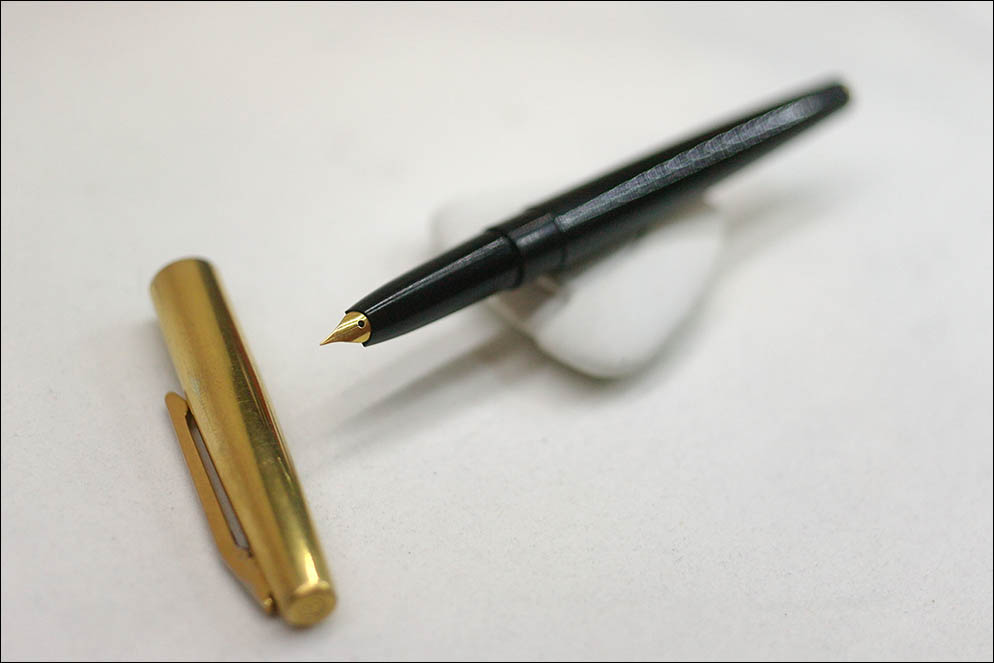

В результате получилось вот это:

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Не без нюансов конечно, но мелких.

Во первых ручка, что я купил, была не в лучшем состоянии, поэтому пришлось ее существенно оживлять и клип в немного прокорродировавшем состоянии.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

второй момент, мне не удалось найти подходящего колечка для одного места – если бы его подобрать – то от заводского варианта вообще не было бы отличий:) (частично реализовано, продолжение ниже). Оно необходимо в месте сочленения поршневого механизма с перьевой секцией, там диаметр порядка 8.5мм(но можно и 9), внешний диаметр нужен 10, тогда он в аккурат будет замыкать баррель:). Однако есть и нюансы, бырель заходит на это колечко, так что кольцо необходимо сложной формы – нужно однозначно точить, подобрать очень тяжело. Механизм подогнан, смазан, баррель не течет, но не проклеен, дабы желающий мог сам подобрать кольцо и установить, резьба стандартная правая.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Тем не менее ручка и так выглядит, хоть и не совсем завершенно, но вполне неплохо. Размеры получились стандартные под советскую ручку: 140мм собранная, 120мм без колпачка, баррель 11мм, грип – 9мм. Даже Геховский фирменный Резервтанк остался условно рабочим🙂

Теперь о письме:)
Традиционно, как смог.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Перо очень тонкое. Без вариации дает где-то 0.2мм, размер его небольшой, поэтому в вариации оно разгоняется где-то до 0.75-0.8мм, что примерно соответствует UEF-B. Вариативность работает без проблем, хотя я поймал несколько раз рельсы, но чернила за несколько секунд простоя заполнили пустоты – вообще я грешу на сами чернила, которые у меня за 3-4 месяца упарились в баночке раза в 2-3(видно не очень герметичная крышка), так что были бы они пожиже думаю и рельс бы не было.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

В итоге: этап пройден, опыт получен, и даже по большому счету ручка смотрится неплохо. Колпачок и корпус можно тоже заменить по желанию на свои любимые(эти элементы стандартны и конструктивно не менялись). В результате получился крайне бюджетный вариант.

Да, кстати забыл сказать, модель 715 выпускалась только с золотыми перьями и обратная сторона поверхности пера(возле фидера) она такая фактурная, что не выглядит позолоченной(как по мне), так что вполне возможно(но утверждать не буду), что перо золотое. Конструкция может и разборная, но разбирать я не стал чтобы только это посмотреть. Лучше пусть работает и кого-то радует, чем удовлетворить неопределенное любопытство.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Update:

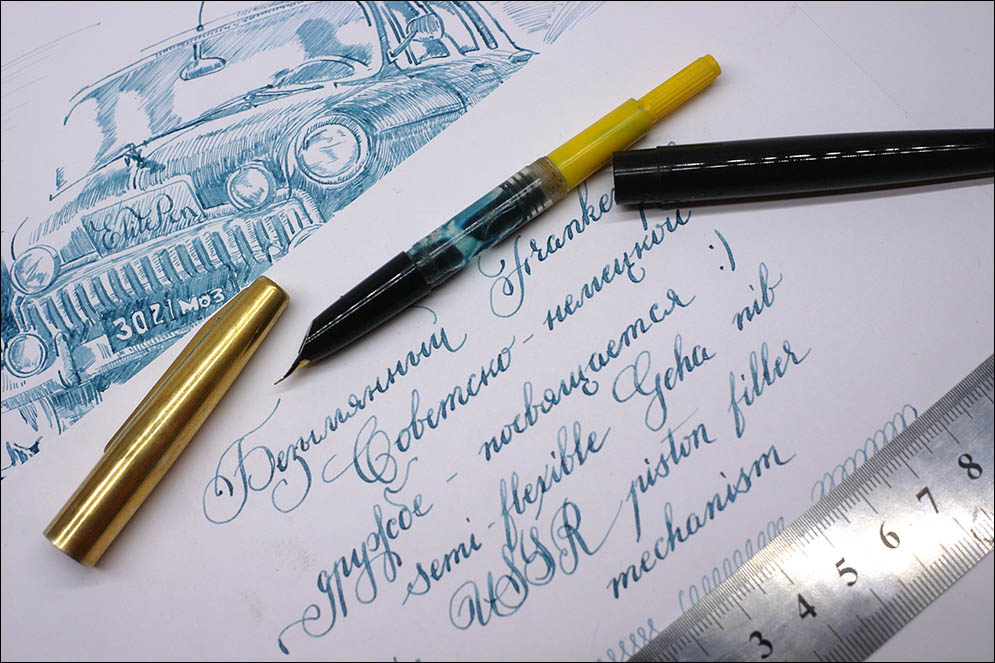

Как только появился реальный желающий, я решил что неплохо было бы довести дело до ума, не гоже отдавать полуфабрикат. В результате я подобрал подходящую. алюминиевую конструкцию, от которого отрезал колечко необходимой ширины (2мм). При накрученном бареле видна только половина колечка 1мм и есть небольшой уступчк, который в принципе можно заполировать. Я попробовал инструмент, мне этот уступчик не мешает никак. Еще была подклеена шайба на системе Reservetank, которая кстати полностью функциональна, чтобы неограниченный поршень не выталкивал ее чрез меру наружу.

Теперь ручка выглядит так:

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

И соответственно протестировал:)

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Тест на очень плохой бумаге(типа меловка).

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Фрагмент крупно без нажима.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Фрагмент крупно с нажимом.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Тест на хорошей бумаге.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Ближе

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Фрагмент крупно с нажимом

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Крупно, комплексный вариант.

Geha 708|715 hybrid with USSR piston-filler. Lenskiy.org

Ну вот примерно так.
Спасибо за внимание.

При желании можно заменить ручку и ограничительную втулку поршня на более подходящие по цвету – черные элементы, у меня просто таких не нашлось, ну и колпачок на более в лучшем состоянии.
