[3D Print] Webcam holder for specific place

25.03.2025 Other

Hello everyone!
Preamble: I unexpectedly got interesting in CAD and have been studying it intensively for about 2 weeks now. I realized that it is no less a deep rabbit hole than fountain pens with inks and papers:)). Once CAD was something purely theoretical, for industry, but in our time, when our spaceships are roaming the expanses of near space, and technologies are becoming more accessible for personal use, I mean 3D printing, CAD is no less useful than Word or Excel:)). So as they say, there is nothing better than learning something new, studying it on real tasks and needed things.

Вітаю всіх!
Преамбула: неочікувано я захопився CAD`ом і вже близько 2 тижнів щільно його вивчаю. Зрозумів що це не менш глибока кроляча нора ніж перови ручки із чорнилом та папером:)). Колись CAD був чимось суто теоретичним, для промисловості, але в наші часи, коли космічні кораблі бороздять простори ближнього космосу, а технології становляться доступніші для персонального використання, я маю на увазі 3Д друк, то CAD вже виходить не таким теоретичним і не менш потрібним за Word чи Excel:)). Тож як кажуть нема нічого кращого за для вивчення чогось нового, ніж вивчення цього на реальних задачах та потребах.

Web camera holder to TPlink Tapo C100/C110 model with anti-glare Hood (designed by me)

Це мій лише другий проєкт, хоча перший набагато складніший, але про нього я розповім пізніше, як що буде цікавість. Одразу зазначу що я не викладаю свої проєкти у мережу для доступу, бо зараз не маю на це часу, але я відкрито ділюсь ідеями та труднощами/рішеннями з якими зіткнувся. Можливо, досвідченим індустріальним дизайнерам це здасться як ділячи іграшки та радість від перших літер у першому класі, але мене це захоплює, та я скоріше хочу поділитись знанням із такими ж новачками як сам. Може комусь це допоможе уникнути схожих помилок.

This is just my second project, although the first one is much more difficult, but I will tell you about it later, if there is interest. I will note right away that I do not post my projects on the net for access, because I do not have time for it now, but I openly share ideas and difficulties/solutions that I have resolve. Perhaps to experienced industrial designers this will seem like sharing toys with joy of the first letters in the beginner school, but I am fascinated by it, and I rather want to share knowledge with beginners like myself. Maybe this will help someone avoid similar mistakes or push to new ideas.

Коли мені знадобився такий тримач, то, мабуть, я як більшість пішов на Makerworld, щоб знайти готове рішення, але готове рішення виявилось зовсім далеке від досконалості. По-перше, кулькове кріплення було аби яке та трималось у кріплені не щільно через що камера бовталась як заманеться, по друге відкриття скляних дверцят було незручно робити, бо треба було постійно притримувати камеру однією рукою, трете бліки від скла заважали спостерігати скрізь камеру. В сонячний день взагалі нічого не було видно скрізь скло.

When I needed such a holder, I probably went to Makerworld like most people to find a ready-made solution, but the ready-made solution turned out to be far from perfect. Firstly, the ball mount was not tightly and did not hold solid camera in their position, secondly, opening the glass door was inconvenient, because you had to constantly hold the camera with one hand, thirdly, the glare from the glass prevented from observing through the camera to inside. On a sunny day, nothing was visible at all through the glass.

Тож я вирішив спробувати розробити щось власне та позбутись цих недоліків – так з’явилась моя перша версія тримача)).

So I decided to try to develop something own and get rid of these shortcomings – that’s how my first version of the holder appeared)).

Для першого разу вийшло доволі непогано, але все одно я не врахував деякі дрібнички.

It turned out enough not bad for a first time, but I still didn’t take into account some little things.

По перше я помилково вирішив все зробити із пластику і це внесло свій фактор. Вісь тримача камери була вільна із одного кінця тому потрібно було контролювати, щоб він не сповз. По друге, я чомусь вирішив вивести дріт живлення так само як у проєкт із Makerworld знизу, тож він або бовтався, або потрапляв під тримач камери. Ну і трете я вирішив зміцнити вісь тримача, хоча вона і не здавалась занадто тендітною.

Firstly, I mistakenly decided to make everything шт plastic and that make some nuances. The camera holder’s axis was loose at one end, so I had permanently to watch on it when rotate to make sure it didn’t slip. Secondly, for some reason I decided to bring the power wire out from the bottom, just like in the Makerworld project, so it either dangled or got caught under the camera holder. And at the end, I decided to strengthen the holder’s axis, although it didn’t seem too fragile.

Тож вирішив замінити дизайн бази на версію 2.0

So I decided to change the design of base on version 2.0.

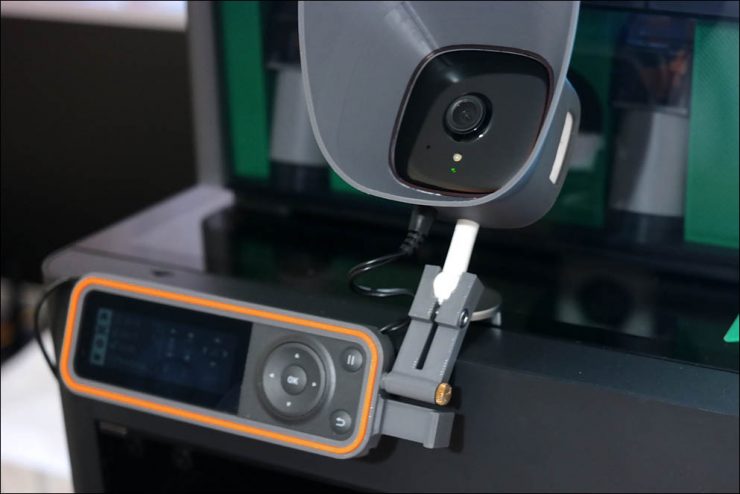

Web camera holder v2.0 to TPlink Tapo C100/C110 model with anti-glare Hood (designed by me)

Гвинт я зробив із латуні, а дріт вивів зверху. Отвір у базі спроєктований із отвором під різблення М3.5, але мене абсолютно не турбувало чи продрукується він, чи ні, головне, щоб був отвір який буде використовуватися як направляюча, а гвинт може виконати роль саморіза.

I made the screw of brass and out the wire from the top. The hole in the base is designed with a hole as M3.5(ISO) thread, but I didn’t care at all whether it would print or not, the main thing was that there was a hole that would be used as a guide, and the screw could act as a self-tapping screw.

Єдине поліпшення яке залишилось, це прокліяти чорний гумовий кант по периметру капюшона де він притискаєтеся до скла, але у мене зараз нема такого матеріалу.

The only improvement left is to glue a black rubber edge around the perimeter of the hood where it connect to the glass door, but I don’t have that material right now.
